Dübelabzeichnungen im Wärmedämmverbundsystem sind vermeidbar.

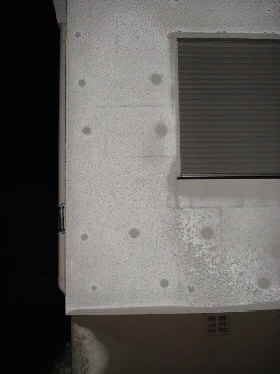

Dübelabzeichnungen und sichtbare Dämmplattenstöße im Wärmedämmverbundsystem an einer frisch verputzten Fassade. Die hier verwendeten Dübel wirken als punktuelle Wärmebrücke. Der Wärmedurchgang im Bereich der Dübel und der Dämmplattenstöße lässt den Amierungsputz zuerst trocknen.

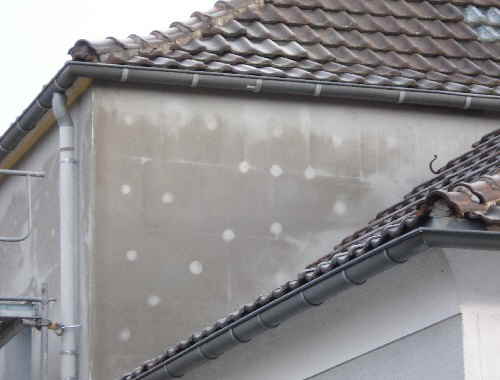

Manche Dübel verursachen dauerhafte Dübelabzeichnungen im Wärmedämm- verbundsystem .

Ein Wärmedämmverbundsystem ist nur so gut wie die dafür verwendeten Komponenten. Sparzwang in Kombination mit der Unwissenheit von Bauherren, Planern oder Handwerkern lösen im Nachhinein teuer zu sanierende Bauschäden aus.

Beim Bau eines Wärmedämmverbundsystems sollte niemals an den Dübeln oder anderen Komponenten gespart werden, die Verwendung vermeintlich günstiger und minderwertiger Komponenten rächt sich hier gleich mehrfach!

Ein richtig ausgeführtes Wärmedämmverbundsystem ist nachhaltig und übersteht mehrere Jahrzehnte makellos.

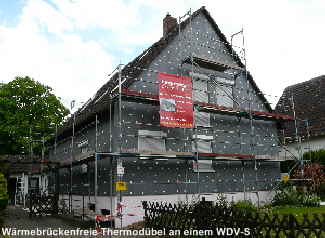

Mit den richtigen Dübeln lassen sich solche Dübelabzeichnungen im Wärmedämmverbundsystem erfolgreich vermeiden.

Anforderungen zur Verwendung von Dübeln im Wärmedämmverbundsystem:

Die allgemeinen bauaufsichtlichen Zulassungen für Wärmedämmverbundsysteme unterscheiden drei Fälle:

1. Der Untergrund ist so beschaffen, dass für die Standsicherheit des Wärmedämmsystems eine ausschliessliche Verklebung ausreicht (unverputztes Mauerwerk).

2. Ist eine Fassade nicht ausreichend tragfähig, dazu zählen auch ein lediglich verputztes oder/und mit Anstrich versehenes Mauerwerk, muss zusätzlich gedübelt werden.

3. Bei mechanisch befestigten Systemen handelt es sich um sogenannte Schienensysteme, bei denen die Halteschienen zur Befestigung des Wärmedämmverbundsystems, mit bauaufsichtlich zugelassenen Dübeln im Untergrund verankert werden müssen.

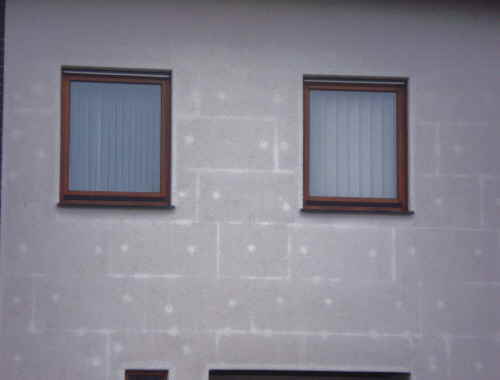

Dämmplattenstöße und Dübel im WDV-S bleiben trotz Fassadenanstrich dauerhaft sichtbar.

Dübelabzeichnungen und Dämmplattenstöße bleiben trotz Anstrich sichtbar

Dieses Wärmedämmverbundsystem wurde im Jahr 1998 gebaut und nach nur 4 Jahren Standzeit mit einer Fassadenfarbe gestrichen. Die sichtbaren Dübel- und Dämmplattenstöße waren dann für nur etwa zwei Jahre verschwunden. Durch den Anstrich konnte dennoch keine nachhaltige Verbesserung des Anschmutzungsverhaltens erreicht werden.

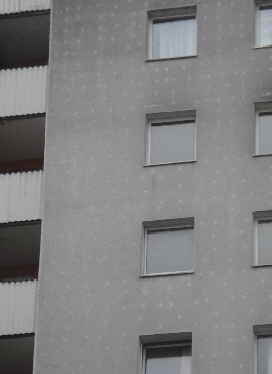

Ursächlich für die sichtbare Verdübelung ist die Verwendung von minderwertigen Dübeln im WDV-S.
Die Ersparniss lag pro Dübel beim Bau der Fassade nur bei wenigen Cent!

Im Bereich der Dämmplattenstöße führt hingegen eine nicht fachgerechte Verlegung der Dämmplatten zu den markanten Abzeichnungen.
Um Abzeichnungen sicher zu vermeiden, müssen bei der Verlegung der Dämmplatten alle Stöße mit dem selben Dämmstoff sorgfältig verschlossen werden. Alle Fehlstellen die kleiner als 2mm sind, können optional auch mit einem für das jeweilige Dämmsystem geeignetem Fugenschaum verschlossen werden. Ursächlich entstehen hier die Abzeichnungen durch den in den Fehlstellen eingedrungenen Putz zwischen den Dämmplatten. Zum Effekt der sichtbaren Dämmplatten kommt es durch die Wärmebrückenwirkung der mit Putz verschlossenen Dämmplattenstöße.Durch schlecht verlegte Dämmplatten kann es neben der optischen Beinträchtigung auch zu Rißbildung kommen.
